Sombras en perspectiva cónica oblicua, punto impropio y delante del cuadro

La forma de hallar sombras en perspectiva cónica oblicua cuando se trata de un punto de luz impropio que está delante del plano del cuadro es realmente sencilla. Este ejercicio está pensado para trabajar en A3, si quieres puedes descargar la ficha PULSANDO AQUÍ. De toda formas, si tienes una impresora doméstica A4, puedes escalarlo, aunque los puntos se quedarán aun más juntos, lo que dificultará la resolución.

En el siguiente vídeo tienes paso a paso la resolución del ejercicio. Si lo prefieres por escrito, paso a paso y con imágenes, lo tienes más abajo.

Tutorial para dibujar sombras en perspectiva cónica oblicua (punto impropio)

A la hora de dibujar sombras en perspectiva cónica oblicua, decimos que se trata de un punto impropio cuando se encuentra tan lejos que los rayos de luz son paralelos entre si. En esta ocasión además el punto de luz se encuentra delante del plano del cuadro. El procedimiento es bastante sencillo, aunque muy tedioso. Debes tener mucho cuidado a la hora de ubicar los puntos, porque se te van a juntar gran cantidad de puntos en poco espacio y te puedes confundir.

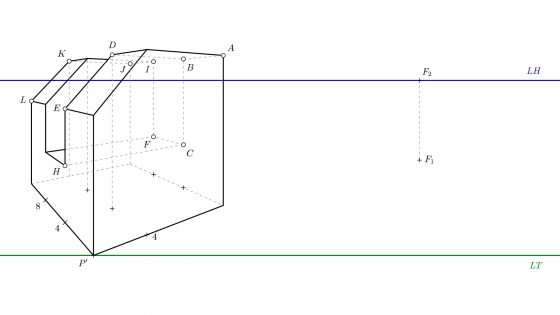

Para facilitar las cosas, me he tomado la molestia de ponerle nombre a algunos puntos de la figura. De ese modo te será más fácil identificar su proyección en sombra.

• Empieza por el punto A, desde su base tienes que unir con F₂, que es a donde van a fugar todas las rectas paralelas entre si según la dirección de los rayos de luz. Desde el propio punto A, unes con F₁. Esa es la dirección de arriba hacia abajo que siguen los rayos solares. El punto donde ambas líneas se cortan determina A’, la proyección en sombra del punto A.
• Dibuja una línea que una B con F₁, y la base de B con F₂. Donde se cortan tienes la proyección B’, que es la sombra de B.
• De momento puedes unir la base de A con A’ y luego A’ con B’.

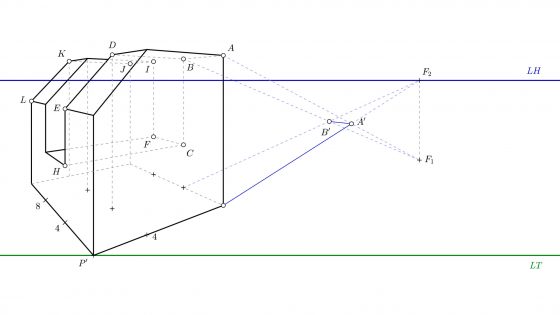

Deberías tener algo parecido a la imagen siguiente. A partir de éste punto la cosa empieza a enmarañarse, así que ten mucho cuidado con las líneas para que se corten justo las que corresponden.

¿Qué pasa cuando varias sombras se superponen?

Algo muy frecuente cuando dibujamos sombras en perspectiva cónica oblicua es que varias sombras se superpongan entre si. Por ese motivo es importante que no remarques las líneas de sombra hasta que las veas claras. A continuación vas a entender a que me refiero.

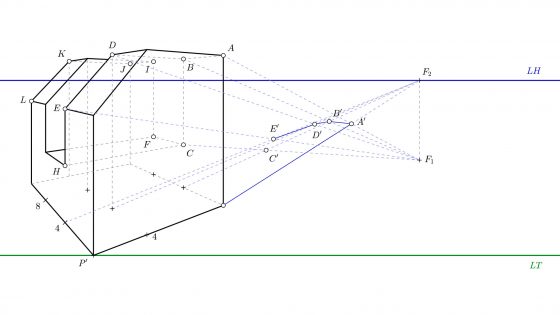

• Para hallar la proyección en sombra del punto C, debes unir ese punto con F₁. Luego dibuja la línea que une la base de C (es la misna base que el punto B) con F₂. Donde se encuentran tienes C’. Ahora deberías unir B’ con C’, pero no es necesario, porque hay otra sombra que se superpone a esa.
• Une D con F₁, y la base de D, con F₂ para ver donde se cruzan. Ese punto es D’. Si te das cuenta, como en la figura B y D están unidos, también deben estar unidas sus proyecciones D’ y B’.
• Dibuja la línea que une E con F₁, y luego la que une su base con F₂ para ver donde cortan. Ese es el punto E’.
• Ahora puedes unir en la sombra las proyecciones de los puntos que están unidos en la figura. Es decir, B’ con D’ por un lado y D’ con E’ por el otro.

Puntos ocultos en las sombras en perspectiva cónica oblicua

Llegados a éste punto te vas a encontrar con otro problema muy común a la hora de trabajar con sombras en perspectiva cónica oblicua. ¿Necesitas localizar la sombra de todos los puntos? Pues dependiendo de la situación, puede que sea así, aunque sean líneas que además de no verse, quedan tapadas por otras sombras. Te voy a poner un ejemplo. La proyección en sombra del punto H no solo queda dentro de otra sombra, sino que además queda oculto por la figura. Pero aun así, necesitas localizarlo para unirlo con E.

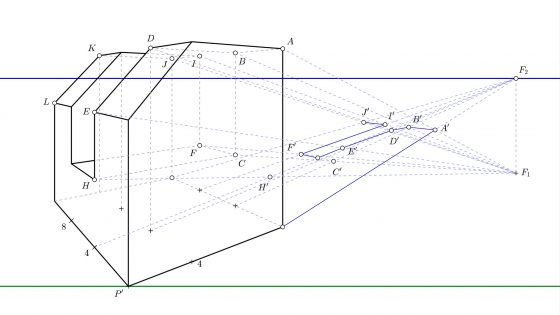

• Une el punto F con F₁ y luego su base con F₂ para hallar el punto F’. Puedes dibujar los segmentos que unen F’ con el punto de intersección de la línea que va de H’ a E’ por un lado. Por la otra parte, une E’ con el punto de intersección con el segmento F’C’.
• El siguiente punto que debes unir es I. Halla su proyección en sombra uniendo I con F₁ y su base (que es la misma que la de F) con F₂. Donde cortan tienes a I’, que debes unir con F’.
• Ahora le toca el turno a J. Únelo con F₁ por un lado, luego su base con F₂ y donde se crucen esas líneas tendras J’.
• Une F’ con I’ por un lado y I’ con J’ por el otro.

Últimos puntos y sombreado

Ya casi has acabado, ahora solo te falta hallar la posición de dos puntos más, unir y sombrear.

• El siguiente punto que debes hallar es K’. Para ello dibuja la línea que une K con F₁, y desde su base une con F₂. La intersección de esas dos líneas es K’, que puedes unir con I’.
• Une L con F₁, y su base con F₂. Donde se corten tendrás a L’, que debes unir con K’.
• Para terminar, une L’ con la base de L. Marca solo hasta la intersección con la figura, ya que lo demás quedaría detrás y no sería visible.

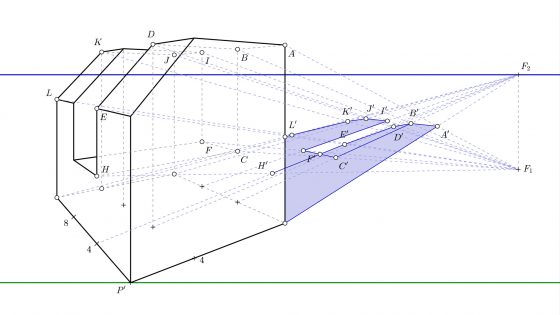

• Una vez que tengas la sombra dibujada, puedes colorearla.
